Műszaki adatok Anyaga: rozsdamentes Csatlakozás: 6/4" külsőmenetes Vízhozam: 65-150 liter/perc Max nyomás: 7 bar Magasság: 90 cm Hosszúság: 45 cm Szélesség: 25 cm
Alkalmazási terület
Kútból, vízgyűjtő ciszternából és egyéb más alternatív vízforrásból nyert, homokkal telített vagy a víznél nagyobb fajsúlyú lebegő szennyeződést tartalmazó víz szűrésére. A saválló rozsdamentes acél anyagú szűrőberendezés, a ciklonikus leválasztás elve alapján távolítja el a homokot a vízből.

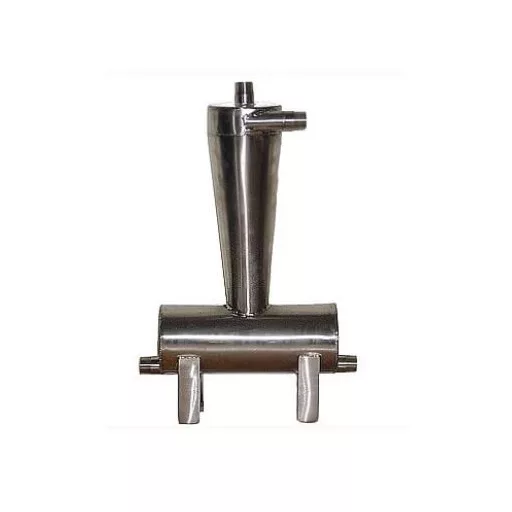

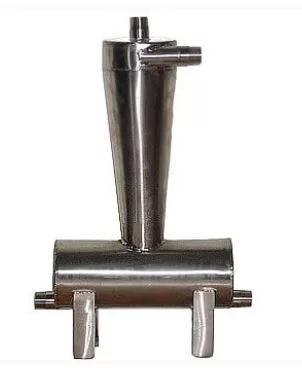

Hidrociklon felépítése
A hidrociklon két fő alkotórésze a tölcsér, mely a víz turbulenciájáért felelős és a gyűjtőtartály, melyben a leválasztott szennyeződést tárolja. A tölcsér oldalán található a bemenő nyílás, a tölcsér tetején pedig a kimenőnyílás. A gyűjtőtartály egy vagy két átmosó nyílással rendelkezik. A gyűjtőtartály alján található tartólábak a stabil elhelyezést biztosítják.
Hidrociklon működése
A hidrociklon tölcsérébe a bemenő nyíláson keresztül kerül be a szennyezett víz, mely örvényleni kezd, így kicsapja a szennyeződést a tölcsér falára, ahol a gravitáció segítségével lepereg az alatta lévő gyűjtő tartályba. A szennyeződésmentes víz a hidrociklon tölcsérének tetején lévő kimenő nyíláson keresztül távozik. Az egy vagy két ürítőnyílással rendelkező gyűjtőtartály könnyen átmosható. A szükséges átmosások száma a víz szennyezettségétől függ.
A hidrociklon bekötése
A kútból vagy ciszternából egy centrifugál szivattyú segítségével szívhatja ki a vizet, melyet be kell vezetnie a hidrociklonba. Majd a hidrociklon kimenő nyílásából vezetheti tovább a vizet a vízfelhasználási pontokhoz. A centrifugál szivattyú szívócsonkja nem nyúlhat le 6 méternél mélyebbre, mert a centrifugál szivattyú 6 méternél mélyebbről már nem képes felszívni a vizet a gravitáció miatt. A víz vezetéséhez célszerű KPE csövet használni.
Fontos: a hidrociklon után ne kössön be hálós szűrőt, mert visszafogja a víz sebességét és nem fogja tudni a hidrociklon leválasztani a lebegő szennyeződéseket.
Ha több a vízhozamunk, mint 250 liter/perc, akkor több hidrociklon párhuzamos bekötésével érhetjük el szükséges szűrési kapacitást a nagyobb vízhozamhoz.
Fontos: a vízvezetékeknek minden esetben olyan átmérővel kell rendelkezni, ami alkalmas az aktuális vízmennyiség szállítására.
A hidrociklon ürítése
A hidrociklon átmosó nyílásaira célszerű golyós csapokat szerelni, melyek kinyitásával a gyűjtőtartály könnyen átmosható a bemenő nyíláson át beáramló vízzel. Ha a csapok után csöveket szerel, akkor elvezetheti a kimosott szennyeződést egy olyan helyre, ahol nem zavarja, ha kiürül.
De a hidrociklon ürítése automatikusan is megoldható!
