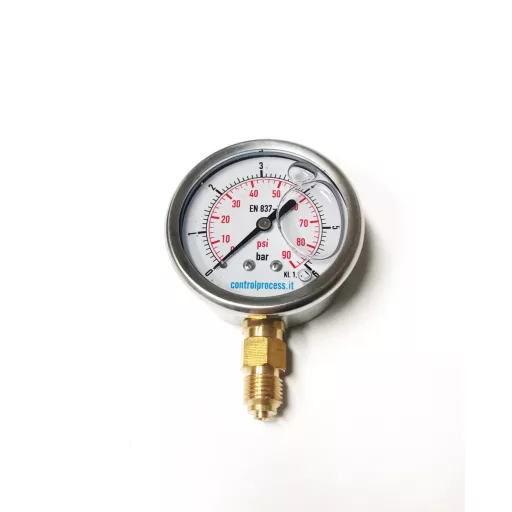

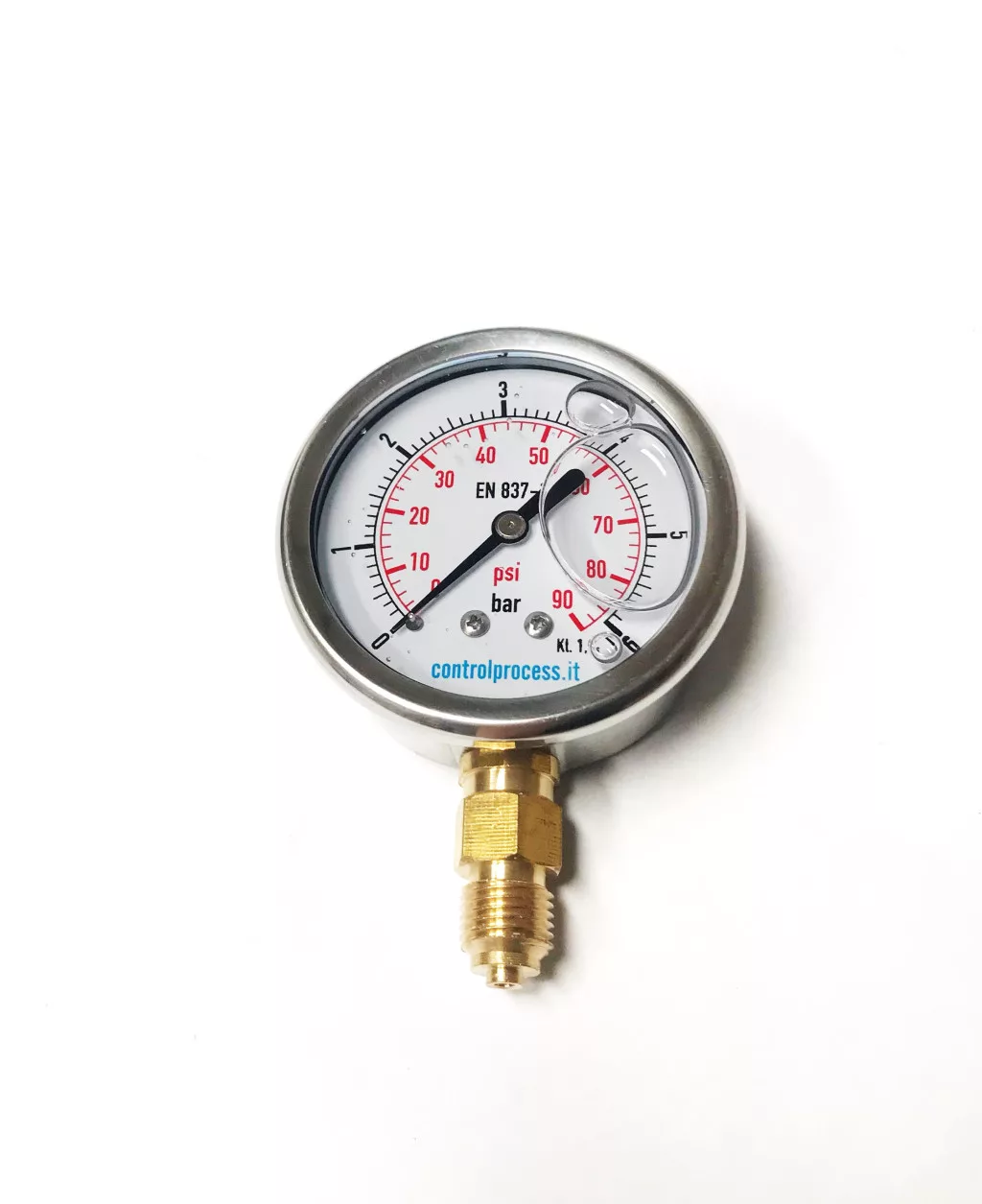

Nyomásmérő óra glicerinnel töltött - INOX 6bar
Glicerines nyomásmérő óra rozsdamentes kivitelben, 0–6 bar mérési tartománnyal és 1/4" külső menetes csatlakozással, -40C° és +60C° közötti hőmérséklet tartomány. A glicerintöltés csökkenti a mutató rezgését, így stabilabb és könnyebben leolvasható nyomásértéket biztosít öntözőrendszerekben.
Glicerines nyomásmérő óra 6 bar, 1/4" KM, rozsdamentes
A glicerines nyomásmérő megbízható megoldás öntözőrendszerek, szivattyúrendszerek és egyéb vízellátó rendszerek üzemi nyomásának ellenőrzésére. A 0–6 bar mérési tartomány széles körben alkalmazható az öntözéstechnikában, míg a rozsdamentes acél ház tartós és ellenálló kivitelt biztosít.
A műszer Bourdon-csöves (Bourdon tube) nyomásmérő, amely a nyomás hatására deformálódó mérőelemmel mechanikusan mozgatja a mutatót. A glicerintöltés csillapítja a mutató rezgését és kilengését a rendszerben fellépő nyomásingadozások esetén, így stabilabb és könnyebben leolvasható nyomásértéket biztosít.
A nyomásmérő 40 mm névleges méretű rozsdamentes acél házzal rendelkezik, a csatlakozás pedig alsó elhelyezésű (lower mount). A 1/4" KM (külső menetes) folyamatcsatlakozásnak köszönhetően könnyen beépíthető az öntözőrendszer megfelelő szerelvényeibe.
A nyomásérzékelő elem és a belső mechanika rézötvözetből (copper alloy) készül. A mérőelem, a csatlakozás és a mozgatómechanika kialakítása az öntözéstechnikai alkalmazásokhoz szükséges megbízható működést szolgálja.
A műszer 2,5%-os pontossági osztállyal rendelkezik. A fehér, alumínium számlap jól leolvasható skálát biztosít, a mutató végállását pedig mutatóütköző (pointer stop pin) határolja. Az index alumíniumból készül, az átlátszó polikarbonát ablak pedig védi a számlapot és a mutatót.
Főbb jellemzők
- Márka: Control Process
- Típus: glicerines, Bourdon-csöves nyomásmérő
- Mérési tartomány: 0–6 bar
- Névleges méret: 40 mm
- Csatlakozás: 1/4" KM, alsó csatlakozás (lower mount)
- Ház: INOX - rozsdamentes acél
- Folyamatcsatlakozás: rézötvözet
- Nyomásérzékelő elem: rézötvözet
- Mozgatómechanika: rézötvözet
- Glicerintöltés: a mutató rezgésének és kilengésének csillapítására
- Pontossági osztály: 2,5%
- Számlap: fehér alumínium, mutatóütközővel
- Index: alumínium
- Ablak: polikarbonát
Alkalmazási területek
A ConrollProcess 6 bar-os glicerines nyomásmérő elsősorban öntözőrendszerekben és vízellátó rendszerekben használható az üzemi nyomás ellenőrzésére. Alkalmas többek között szivattyúk, szűrők, nyomásszabályozók és öntözőrendszerek nyomásának mérésére.
Mikor érdemes inkább glicerinnel töltött nyomásmérőórát választani?
A glicerines kivitel különösen előnyös olyan rendszerekben, ahol működés közben nyomásingadozás vagy rezgés jelentkezik, mivel a folyadéktöltés segít stabilizálni a mutató mozgását és megkönnyíti a nyomásérték leolvasását.
Nyomásmérési pontok kialakítása egyszerűen
A nyomásmérő alapok segítségével több ponton is kialakítható mérési lehetőség az öntözőrendszerben. A nyomásmérő tű és az óra mérésről mérésre áthelyezhető, így ugyanazzal a műszerrel ellenőrizhető a gerincvezeték, a szárnyvezeték vagy az öntözési sorok végének nyomása.
A nyomásmérő szett
A méréshez szükséges eszközök: 3 mm-es lyukasztó, nyomásmérő alap, nyomásmérő tű és nyomásmérő óra. A mérési pontok kialakításához a csőbe egy 3 mm-es furatot kell készíteni.
A mérési pontok előkészítése
A 3 mm-es furatba be kell helyezni a nyomásmérő alapot. A nyomásmérő tűt közben a nyomásmérő órára kell csatlakoztatni, így a mérőegység készen áll a nyomás ellenőrzésére.
Nyomásmérés
A nyomásmérő tűt a hozzá csatlakoztatott órával együtt be kell szúrni a nyomásmérő alapba. A mérés után az óra és a tű egyszerűen kihúzható, majd egy másik mérési ponton újra használható.
Tipp: Ha több mérési pontot alakítasz ki az öntözőrendszerben, ugyanazzal a nyomásmérő órával egymás után ellenőrizheted a különböző pontokat. Így könnyen összehasonlítható a nyomás a rendszer elején és végén, és pontosabban meghatározható a nyomásvesztés.
